电动自行车中的霍尔效应电流传感器芯片用于监测电机的工作电流，确保系统的安全和高效运行。
一、工作原理

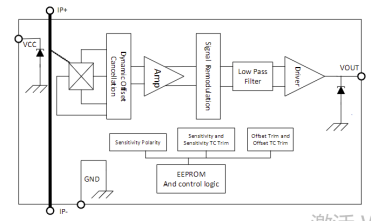

电流传感器是一种有源模块，如霍尔器件、运放、末级功率管，都需要工作电源，并且还有功耗，图1是电流传感器原理图以及示意图。
1. 霍尔元件：霍尔元件是一种半导体器件，当有电流通过霍尔元件并且该元件处于磁场中时，由于洛伦兹力的作用，载流子（电子或空穴）的路径会发生偏转，导致霍尔元件两侧产生电位差，即霍尔电压。
2. 磁场产生：当电动自行车的电机或控制器中有电流通过时，会在导线周围产生一个与电流成正比的磁场。霍尔效应电流传感器芯片通常安装在靠近导线的位置，以便检测这个磁场。
3. 霍尔电压：霍尔元件置于上述磁场中，当有电流通过霍尔元件时，会产生一个与磁场强度成正比的霍尔电压。霍尔电压的大小直接反映了导线中电流的大小。
4. 信号处理：霍尔电压通常非常微弱，需要通过内置的信号调理电路（如放大器、滤波器等）进行放大和处理，使其成为适合远距离传输的标准电信号（如4-20mA、0-5V等）。
5. 输出与应用：处理后的信号可以被电动自行车的控制系统接收并解析，用于监控电机的工作状态，如电流是否超出安全范围、电机是否过载等，从而实现对系统的智能控制和保护。
二、具体应用
电动自行车中的霍尔效应电流传感器在确保系统安全、提高能效和优化性能方面发挥着重要作用。
1. 电流监测与保护
l 实时监测：霍尔效应电流传感器可以实时监测电机的工作电流，确保电机在安全范围内运行。如果电流超出预设阈值，传感器会立即发出警报，提醒控制系统采取措施。
电机控制原理图
l 过载保护：一旦检测到电流异常升高，可能是由于电机过载、机械卡阻或其他故障引起的。此时，控制系统可以根据传感器提供的信息，自动停止电机的运动或启动保护机制，防止电机损坏。
2. 电池管理
l 电量监测：通过监测流入或流出电池的电流，霍尔效应电流传感器可以辅助估算电池剩余电量，这对于保障电动自行车的持续运行非常重要。
l 充电控制：在充电过程中，霍尔效应电流传感器可以用来监控充电电流，确保充电过程安全有效，防止过充或充电不足。
3. 故障诊断
l 长期监测：传感器可以长时间记录电机的电流数据，通过数据分析可以发现系统的工作趋势和潜在问题，如电流波动、异常峰值等。这些信息有助于提前预测故障，制定维护计划。
l 故障定位：当系统出现故障时，通过比较各个传感器的数据，可以快速定位故障点，减少停机时间，提高维修效率。
4. 能效优化
l 功率调节：通过精确监测电机的电流变化，控制系统可以动态调整电机的转速和功率输出，以适应不同的骑行需求。这不仅可以提高能源利用效率，还可以延长电池的使用寿命。
l 节能管理：在低负荷或低速行驶时，传感器可以帮助控制系统降低电机的工作强度，减少不必要的能耗，实现节能减排。
5. 安全功能
l 短路保护：霍尔效应电流传感器可以快速检测到短路引起的电流激增，立即触发保护机制，防止电气火灾等安全事故。
l 接地故障检测：在一些特殊应用中，传感器可以检测到电机的接地故障，及时采取措施，确保操作人员的安全。
6. 智能控制
l 速度控制：霍尔效应电流传感器可以与调速转把配合使用，监测骑行者调节的速度信号，并将其传递给控制器，实现精确的速度控制。
l 助力模式切换：在混合动力电动自行车中，传感器可以监测骑行者的踏板力度和速度，自动切换助力模式，提供最佳的骑行体验。
三、示例产品

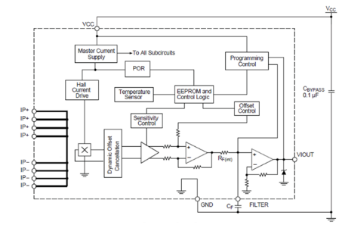

1. CH701 / CH701W 系列：专为电流检测应用开发的隔离集成式电流传感芯片。CH701内置1.2mΩ的初级导体电阻，CH701W内置0.8mΩ的初级导体电阻，有效降低芯片发热。其内部集成独特的温度补偿电路以实现芯片在 -40 到150度全温范围内良好的一致性。出厂前芯片已做好灵敏度和静态（零电流）输出电压的校准，在全温度范围内提供±2% 的典型准确性。
CH701：贴片式
Ø 工业级
Ø 工作电压：3.3V~5V
Ø 绝缘耐压：3000Vrms
Ø 电流范围：±5A、±10A、±20A、±30A、±40A、±50A
Ø 带宽：120KHz
Ø 响应时间：4us
Ø 灵敏度误差：±1.5% ~±2.5%
CH701W：贴片式
Ø 工业级
Ø 工作电压：3.3V~5V
Ø 绝缘耐压：4800Vrms
Ø 电流范围：±5A、±10A、±20A、±30A、±40A、±50A、±60A、±70A
Ø 带宽：120KHz
Ø 响应时间：4us
Ø 灵敏度误差：±1.5%

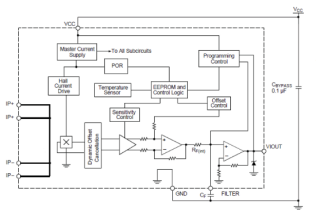

2. CH704 ：专为大电流检测应用开发的隔离集成式电流传感芯片。CH704 内置 0.1 mΩ 的初级导体电阻，有效降低芯片发热支持大电流检测：±50A, ±100A, ±150A, ±200A。其内部集成独特的温度补偿电路以实现芯片在 -40 到150度全温范围内良好的一致性。出厂前芯片已做好灵敏度和静态（零电流）输出电压的校准，在全温度范围内提供 ±2% 的典型准确性。
CH704：直插单芯片
Ø 工业级
Ø 工作电压：5V
Ø 绝缘耐压：4800Vrms
Ø 电流范围：±50A、±100A、±150A、±200A
Ø 带宽：100KHz
Ø 响应时间：＜2us
Ø 灵敏误差：±1%
CH704适用于需要大电流检测（±50A 至 ±200A）的高精度应用。CH701适用于需要高精度、快速响应和低功耗的中小电流检测（±50A）应用。CH701W适用于需要更高电流检测范围（±70A）和更高隔离电压的应用。
