2022-10-08
光伏汇流箱中的线性霍尔传感器用于监测太阳能电池板输出的直流电流，确保系统的安全和高效运行。
一、工作原理
1. 霍尔元件：霍尔元件是一种半导体器件，当有电流通过霍尔元件并且该元件处于磁场中时，由于洛伦兹力的作用，载流子（电子或空穴）的路径会发生偏转，导致霍尔元件两侧产生电位差，即霍尔电压。
2. 磁场生产：当光伏汇流箱中的直流电缆中有电流通过时，会在导线周围产生一个与电流成正比的磁场。线性霍尔传感器通常安装在靠近导线的位置，以便检测这个磁场。
3. 霍尔电压：霍尔元件置于上述磁场中，当有电流通过霍尔元件时，会产生一个与磁场强度成正比的霍尔电压。霍尔电压的大小直接反映了导线中电流的大小。
4. 信号处理：霍尔电压通常非常微弱，需要通过内置的信号调理电路（如放大器、滤波器等）进行放大和处理，使其成为适合远距离传输的标准电信号（如0-5V、4-20mA等）。
5. 输出与应用：处理后的信号可以被光伏汇流箱的控制系统接收并解析，用于监控电流的工作状态，如电流是否超出安全范围、电池板是否正常工作等，从而实现对系统的智能控制和保护。
霍尔电流传感器原理图
二、具体应用
光伏汇流箱中的线性霍尔传感器在确保系统安全、提高能效和优化性能方面发挥着重要作用。
1. 实时电流监测
l 监测电池板输出：线性霍尔传感器可以实时监测每个太阳能电池板组输出的直流电流，确保电流在安全范围内运行。这对于检测电池板的工作状态和及时发现故障至关重要。
l 多通道监测：光伏汇流箱通常连接多个太阳能电池板组，线性霍尔传感器可以分别监测每个通道的电流，确保所有电池板组都在正常工作。
2. 实时电流监测
l 过流检测：一旦检测到电流异常升高，可能是由于短路、接线错误或其他故障引起的。此时，控制系统可以根据传感器提供的信息，自动切断电源或启动保护机制，防止设备损坏。
l 瞬态保护：线性霍尔传感器可以快速响应瞬态电流变化，及时触发保护机制，防止瞬态过流对系统造成损害。
3. 故障诊断
l 长期监测：传感器可以长时间记录电流数据，通过数据分析可以发现系统的工作趋势和潜在问题，如电流波动、异常峰值等。这些信息有助于提前预测故障，制定维护计划。
l 瞬态保护：当系统出现故障时，通过比较各个传感器的数据，可以快速定位故障点，减少停机时间，提高维修效率。
4. 能效优化
l 最大功率点跟踪：线性霍尔传感器可以提供实时的电流数据，帮助逆变器实现最大功率点跟踪（MPPT），确保太阳能电池板始终在最佳工作状态下运行，最大化能量转换效率。
l 功率调节：通过精确监测电流变化，控制系统可以动态调整逆变器的输入功率，以适应不同的光照条件和负载需求，提高能源利用效率。
5. 安全功能
l 短路保护：线性霍尔传感器可以快速检测到短路引起的电流激增，立即触发保护机制，防止电气火灾等安全事故。
l 接地故障检测：在一些特殊应用中，传感器可以检测到系统的接地故障，及时采取措施，确保操作人员的安全。
霍尔电流传感器测量光伏汇流箱输出电流
三、示例产品

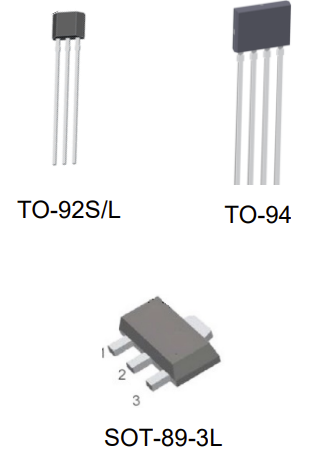

CHI612 可编程线性霍尔芯片，支持 5V 单电源供电。120 kHz带宽，< 3us 响应时间，0.8 – 24 mV/G 可编程，全温-40到150度范围内可实现 2% 精度。芯片出厂前完成静态（零电流）输出电压的校准。
CHI612：可编程
Ø 工业级
Ø 工作电压：4.5V~5.5V
Ø 静态电流：7mA
Ø 灵敏度范围：1-24mV/G可编程
Ø 带宽：180KHz
Ø 精度：2%
Ø 响应时间：2us
CHI612 凭借其高精度、低功耗、宽工作电压范围、高灵敏度、耐高压和宽温度范围等优势，非常适合应用于需要高精度位置检测、速度检测和电流检测的场合。
