CH50X系列在变速箱中的应用

  变速器（英文：Transmission），又称变速箱，是用来改变来自发动机的转速和转矩的机构，它能固定或分档改变输出轴和输入轴传动比。变速器由变速传动机构和操纵机构组成，有些汽车还有动力输出机构。传动机构大多用普通齿轮传动，也有的用行星齿轮传动。普通齿轮传动变速机构一般用滑移齿轮和同步器等。

  在变速箱中，常见的齿轮转速传感器类型包括霍尔转速传感器、光电转速传感器等。霍尔转速传感器因其抗干扰能力强、输出信号稳定等特性而被广泛应用。

  霍尔转速传感器利用金属齿轮的导磁特性进行非接触式速度测量。当金属齿轮、齿条等运动部件经过传感器前端时，会引起磁力线密度的变化。磁力线穿过传感器上的霍尔元件时，会产生霍尔电势，并将其转换为交变电信号。最后，传感器的内置电路将信号调整和放大，输出矩形脉冲信号。这个脉冲信号的频率会随着转速的变化而变化，因此可以直接反映出转速的高低。

  在自动变速箱中负责计算输入轴的转速，与发动机转速、输出轴转速等信号结合，精确控制换挡时机、锁止离合器的工作状态、换挡时间以及变速箱的油压。以及计算自动变速箱输出轴的转速，并与其他信号结合，确保正常换挡。

  在手动变速箱中齿轮转速传感器也可以用于测量各个挡位的转速，帮助驾驶员更好地掌握换挡时机，提高驾驶的舒适性和经济性。

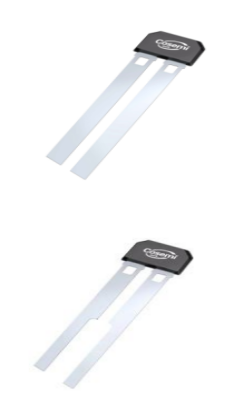

  意瑞CH502系列是用于汽车凸轮轴传感的高性能齿轮齿传感器IC产品，该系列产品的工作电压范围覆盖3.5V-24V，工作温度支持-40~150度，适用于收集齿轮转速、位置和方向检测以及需要一定精确级别的边缘检测，如汽车凸轮轴传感。

Ø 齿轮转速传感器/汽车级

Ø 工作电压：3V~24V

Ø ESD：6000V

Ø 带宽：15KHz

Ø 背磁范围：-30mT~400mT

Ø 回差：2.7mT~5mT

Ø 输出协议：标准


  意瑞CH507系列适用于汽车或工业变速箱以及各种齿轮传感器提供方向检测和真正的零速数字轮齿传感，该系列产品的工作电压范围覆盖4.5V~24V，工作温度支持-40~150度。

Ø ASIL-B 功能安全

Ø 工作电压：4.5V~24V

Ø 输出协议： PWM(多种脉宽)

Ø 工作点（Bop）典型值：75G

Ø 释放点（Brp）典型值：25G

Ø 电流输出内置电容可过EMC
