开关霍尔-车窗/天窗控制
发布时间:

2022-10-03

CH481CHA44x 系列在汽车车窗中的应用

  霍尔开关在汽车车窗中的应用主要用于检测车窗的位置和状态,确保车窗的自动升降功能安全可靠。

  一、工作原理

  霍尔开关是一种基于霍尔效应的磁敏开关,当检测到磁场达到一定阈值时,会输出一个数字信号(通常为高电平或低电平)。霍尔开关分为锁存型(一旦检测到磁场并输出信号后,即使磁场消失,也会保持当前状态,直到再次检测到相反方向的磁场)和非锁存型(只有在磁场存在时才会输出信号,磁场消失后立即恢复初始状态)两种。


  二、具体应用

  霍尔传感器主要起到了检测电机运动和电路电流变化的作用。霍尔开关安装在车窗电机附近或车窗轨道,安装在车窗框架或车窗玻璃上,随车窗的移动而移动在车窗升降的过程中,霍尔传感器能够准确测量马达转动的圈数,从而确定车窗当前的行程位置,以便能够在车窗升降到限定位置时,能够及时关闭电源,停止电机。




  三、示例产品

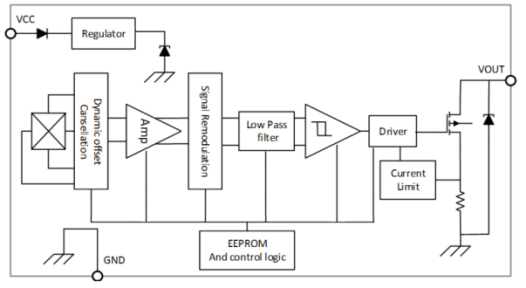

  1. CH481 采用BCD工艺,内部集成反向电压保护和过流保护及优秀的抗雷击浪涌能力,具有高可靠性和高性能。霍尔极性可编程(锁存或单极),灵敏度在 7 到 450 Gs 内可编程,工作电压范围支持2.8V-30V。其优良的温度补偿能力,使得芯片能工作在-40~150℃环境中,并保持性能高度一致性。芯片已通过AEC-Q100认证。

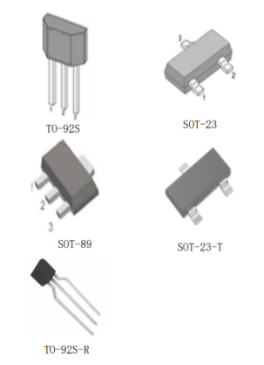

CH481:可编程

Ø 汽车级/AEC-Q100

Ø 工作电压:2.8V~30V

Ø ESD:8000V

Ø 灵敏度在7~450G可编程

Ø 静态电流:1.6mA

Ø 输出形式:开漏输出

Ø 特殊功能:反向保护、输出限流

Ø 应用:汽车车窗、天窗,座椅电机,接近开关,刹车灯感应器等

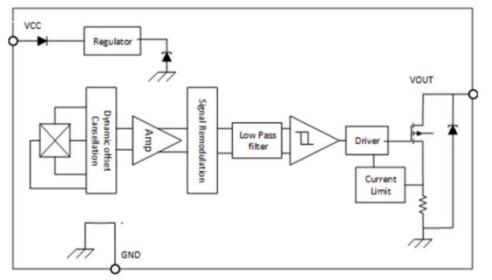

  2. CHA44x 系列采用BCD工艺,芯片内部集成反向电压保护和过流保护及优秀的抗雷击浪涌能力,具有高可靠性和高性能。工作电压范围可低至2.5V,适合3.3V应用。其优良的温度补偿能力,使得芯片能工作在-40~150℃环境中,并保持性能高度一致性。芯片通过AEC-Q100认证。

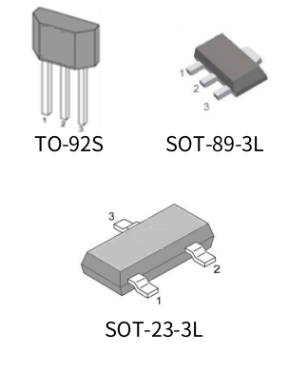

CHA442/N

Ø 汽车级/AEC-Q100

Ø 锁存型

Ø 工作电压:2.5V~22V

Ø 带宽:30KHz

Ø 静态电流:1.6mA

Ø ESD:8000V



Ø 输出形式:开漏输出

Ø 特殊功能:反向保护、输出限流、内置上拉电阻

Ø 应用:汽车车窗、天窗、座椅电机
